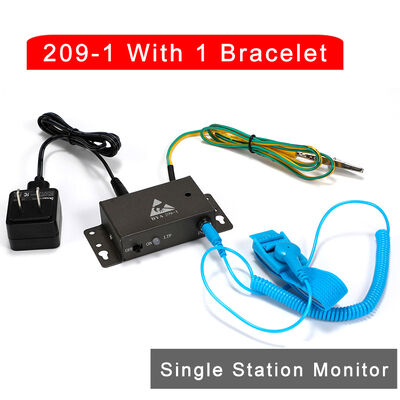

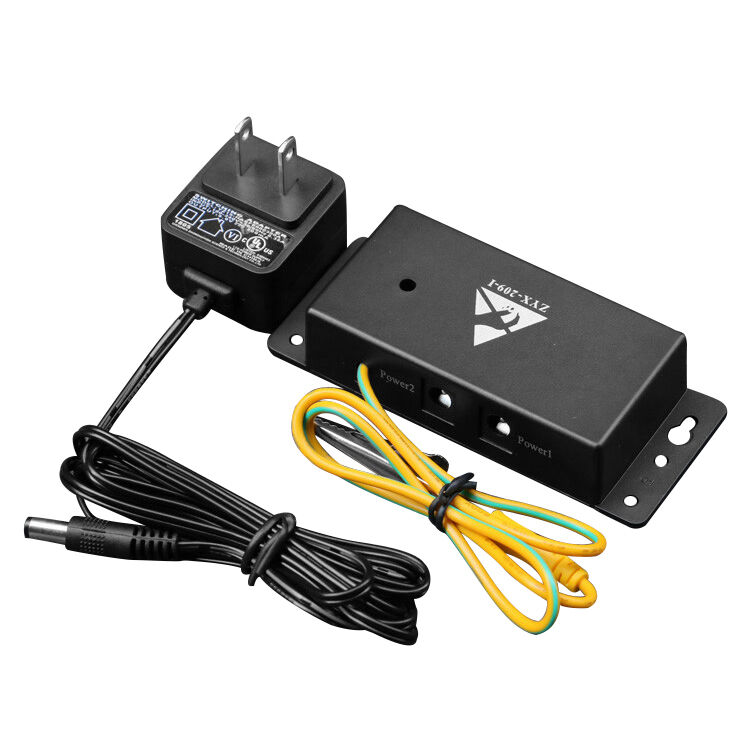

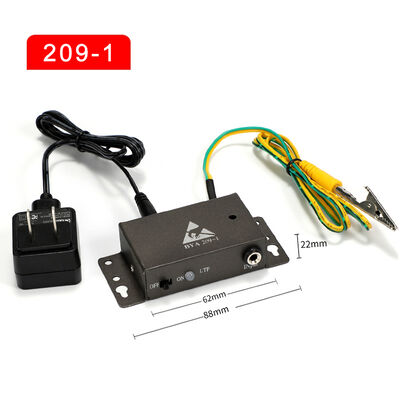

Antistatische Doppelstation 209-2 ESD Handgelenkband Tester Online-Monitor

Antistatischer Doppelstation 209-2 ESD-Armband-Tester Online-Monitor

Beschreibung:

Der antistatische Doppelstation 209-1 ist ein industrietauglicher Dual-Station-Elektrostatik-Armband-Durchgangstester. Er dient als Kernüberwachungsausrüstung für ESD-Schutzarbeitsplätze und wird verwendet, um die Integrität und Funktionalität des elektrostatischen Armbandsystems des Bedieners in Echtzeit zu überprüfen.

Hauptdesign- und Funktionsmerkmale

1. Unabhängiges Testsystem mit zwei Stationen
Synchroner unabhängiger Betrieb: Zwei Arbeitsplätze sind völlig unabhängig, so dass zwei Bediener gleichzeitig oder getrennt testen können
Parallele Überwachung: Jeder Arbeitsplatz verfügt über unabhängige Kontrollleuchten und Testschaltungen
2. Kernprüffunktionen
Drei-Zustands-Anzeigesystem:
Grüne GOOD-Leuchte: Der Widerstandswert liegt innerhalb des sicheren Bereichs (der Standardbereich beträgt in der Regel 0,75 MΩ-10 MΩ)
Rote OPEN-Leuchte: Hoher Widerstand (>10 MΩ) oder Unterbrechungsfehler
Rote SHORT-Leuchte: geringer Widerstand (<0,75 MΩ) oder Kurzschlussrisiko
Sicherer Teststrom: Verwendung eines Mikrostromtests von weniger als 250 µA, um die Betriebssicherheit zu gewährleisten
3. Physikalische strukturelle Merkmale
Metall-Testplatte: Jeder Arbeitsplatz ist mit einer Edelstahl-Testplatte für den Kontakt mit der leitfähigen Oberfläche des Armbands ausgestattet
Erdungs-Bananenbuchse: Standard-4-mm-Bananenbuchse, zum Anschluss des Armband-Erdungskabels
Industriegehäuse: In der Regel aus Metall oder hochfesten technischen Kunststoffen gefertigt, ist es für industrielle Umgebungen ausgelegt
Panel-Layout: Jeder Arbeitsplatz umfasst:
Testtaste (manuelles Auslösen des Tests)
Rote und grüne Zweifarb-LED-Kontrollleuchte

Testprozess

Vorbereitungsphase: Der Bediener trägt das Armband auf der Haut
Verbindungsphase: Stecken Sie den Bananenstecker des Erdungskabels in die entsprechende Buchse des Testers
Kontaktphase: Drücken Sie den Metallteil des Armbands unter die Testplatte
Test auslösen: Drücken Sie die Testtaste (oder automatischer periodischer Test)
Systemüberprüfung: Der Tester erkennt den vollständigen Schleifenwiderstand
Ergebnis-Feedback: Zeigt den PASS/FAIL-Status in Echtzeit an

Anwendungsszenarien

Elektronikfertigungsindustrie: PCB-Montage, Test- und Wartungsarbeitsplätze
Halbleiterindustrie: Chip-Verpackungs- und Testbereich
Montage von medizinischen Geräten: Herstellung von Präzisionselektronikgeräten
Luft- und Raumfahrtelektronik: Montage von hochzuverlässigen elektronischen Systemen
Laborumgebung: Forschungs- und Entwicklungsbereich für ESD-empfindliche Geräte

Weitere Bilder:
