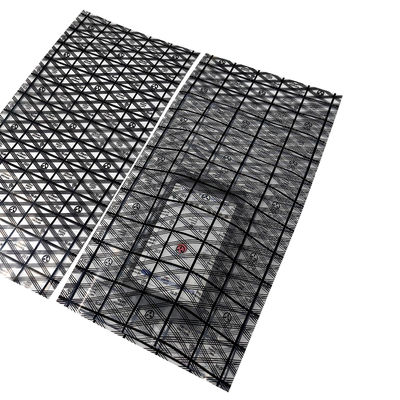

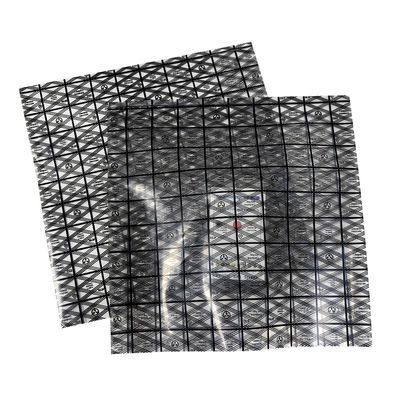

PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel

PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel

  • PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel
  • PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel
  • PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel
  • PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel
PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel
Produktdetails:
Herkunftsort: China
Markenname: allesd
Modellnummer: DP0128
Zahlung und Versand AGB:
Min Bestellmenge: Verhandelbar
Preis: Verhandelbar
Verpackung Informationen: 500pcs/karton oder hängen von der Produktgröße ab
Lieferzeit: 7-10 Arbeitstage
Zahlungsbedingungen: T/t
Versorgungsmaterial-Fähigkeit: 5000.000 Prozent pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Produktname: PE-ESD-Anti-statische Mesh-Tasche Material: Pe

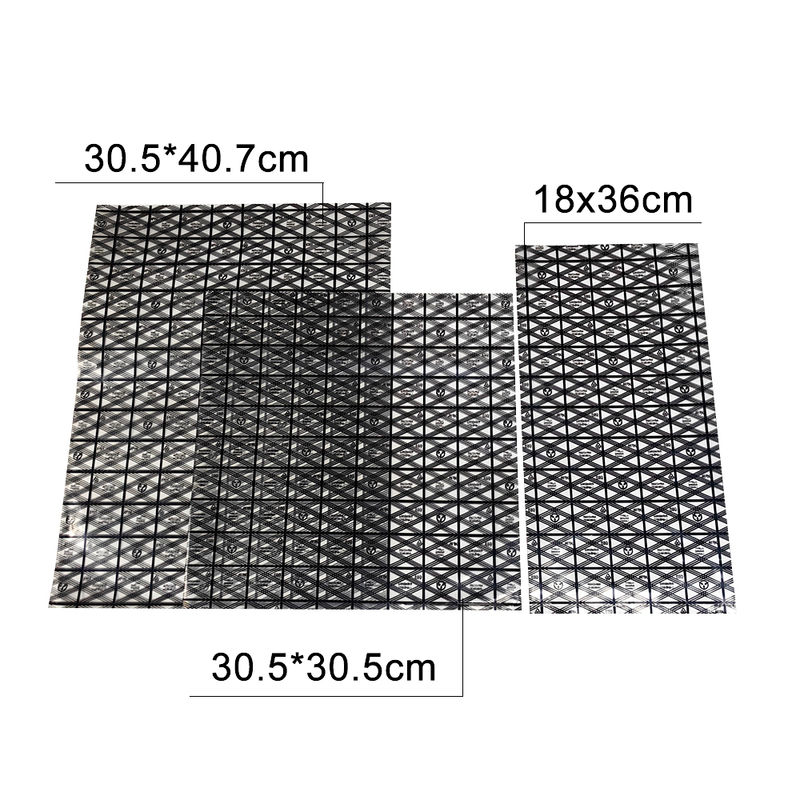

Größe: 30,5*40,7 cm; 18*436 cm; 30,5*30,5 cm Farbe: Maschendruck
Oberflächenhandhabung: Siebdruck Versiegelung & Handle: Offene Oberseite
Drucken: Maschendruck / Leitnetzbeutel / RECYCLABLE RECYCLABLE Oberflächenwiderstand: 10e6 - 10e9 Ohm
Besonderheit: Antistatisch, Feuchtigkeitsbarriere durch Folien, Wärmesiegelung, wasserdicht Anwendung: Elektronisches Produktverpacken
Hervorheben:

PE-Antikostatische elektronische Komponentenbeutel

,

ESD-Verpackungssäcke

,

elektronische Komponenten-Speicher-Gitterbeutel

PE Anti-Static Elektronikkomponenten-Verpackungsbeutel Netzbeutel Elektronikkomponenten-Verpackungsbeutel



Dieser PE-Antistatik-Leitfähigkeits-Netzbeutel ist eine Verpackungslösung, die physikalische Struktur (Netz) und chemische Materialien (leitfähige/antistatische Mittel) kombiniert, um einen effizienten elektrostatischen Schutz zu erreichen. Er vereint Schutz, Haltbarkeit, Atmungsaktivität und Sichtbarkeit und ist ein wichtiges Schutzmaterial, das sicherstellt, dass hochwertige, hochempfindliche elektronische Produkte während der gesamten Lieferkette vor elektrostatischen Schäden geschützt werden.



Produktname PE ESD Antistatik-Netzbeutel
Materialstruktur PE
Oberflächenwiderstand 10e6 - 10e8 Ohm
Stil Offenes Ende, Netz-Druck
Größe und Druck 30,5 * 40,7 cm; 18 * 436 cm; 30,5 * 30,5 cm oder kundenspezifisch, Druck nach Kundenwunsch
Anwendung Elektronikproduktverpackung
Oberflächenbehandlung Siebdruck
Farbe Schwarz, Netz-Druck
Logo Logo kann angepasst werden



Farbe: Am häufigsten ist schwarzes Gitter halbtransparent.
Struktur: Seine Einzigartigkeit liegt darin, dass es sich um einen Netzbeutel handelt. Der Beutelkorpus ist keine vollständig versiegelte Folie, sondern besteht aus PE-Material in Gitterform (normalerweise Gitter- oder Rautenform), was die Flexibilität und Reißfestigkeit des Materials erhöht.
Detaillierte Erläuterung der Kernfunktionen
Jedes Schlüsselwort im Namen entspricht seiner wichtigsten Eigenschaft:



Antistatisch/Leitfähig


Dies ist die Kernfunktion des Produkts. Die Innenseite des Beutels ist mit speziellem leitfähigem Ruß oder permanentem antistatischem chemischem Material eingebettet, wodurch sein Oberflächenwiderstand in einem Bereich gehalten wird, der Ladungen sicher ableiten kann (normalerweise zwischen 10 ^ 4 ~ 10 ^ 11 Ω/sq).
Wirkprinzip: Wenn empfindliche elektronische Bauteile (wie IC-Chips und Leiterplatten) in einen Beutel gelegt werden, bildet der Beutel einen Faradayschen Käfig-Effekt, um die Umgebung zu schützen. Dies bedeutet, dass das äußere elektrostatische Feld nicht in das Innere des Beutels eindringen kann, und die im Inneren erzeugten statischen Ladungen können auch sicher durch das leitfähige Gitter exportiert und abgeleitet werden, wodurch elektrostatische Entladungen (ESD) und Schäden an Präzisionselektronikbauteilen vermieden werden.
Netzbeutel
Im Gegensatz zu vollständig versiegelten Abschirmbeuteln bietet das Netzdesign Atmungsaktivität. Dies ist in bestimmten Prozessen sehr nützlich, wie z. B. beim Reflow-Löten oder Wellenlöten, bei denen der Beutel zusammen mit den Bauteilen in einen Ofen gelegt werden kann und die Heißluft gleichmäßig durch das Gitter erwärmt werden kann, wodurch verhindert wird, dass der Beutel aufgrund der Wärmeausdehnung der Luft im Inneren platzt. Gleichzeitig ist es auch leicht, Feuchtigkeit nach der Reinigung zu verdunsten.
Verpackungsbeutel für elektronische Komponenten/Motherboard-Beutel
Klarer Zweck: Speziell für die Verpackung, den Transport und die Lagerung von elektronischen Produkten konzipiert, die empfindlich auf statische Elektrizität reagieren.
Verschiedene Größen: Es gibt mehrere Größen zur Auswahl, von kleinen Beuteln zum Verpacken von integrierten Schaltkreisen (IC) bis hin zu großen Beuteln, die groß genug sind, um das gesamte Computer-Motherboard, die Grafikkarte, die Festplatte oder die industrielle Steuerkarte aufzunehmen.



Hauptvorteile und Eigenschaften


1. Ausgezeichneter ESD-Schutz: Bietet bidirektionale elektrostatische Abschirmung innen und außen und verhindert effektiv die Erzeugung, Ansammlung und Entladung statischer Elektrizität.
2. Langlebig und reißfest: Die Netzstruktur erhöht die mechanische Festigkeit des Beutels, wodurch er widerstandsfähiger gegen Reißen und Durchstiche ist als gewöhnliche Kunststofffolie.
3. Physischer Schutz: Das weiche PE-Material kann kleinere Stöße abfedern und verhindern, dass sich die Stifte der Bauteile verbiegen oder Oberflächenkratzer entstehen.
4. Sichtbarkeit: Die halbtransparente Eigenschaft ermöglicht eine einfache Identifizierung des Inhalts, ohne den Beutel zu öffnen, was die Bestandsverwaltung und -abfrage erleichtert.
5. Wiederverwendbar: Bei guter Haltbarkeit kann er, solange er nicht beschädigt ist, mehrmals geöffnet und verschlossen werden (normalerweise mit selbstklebenden Streifen oder kann mit antistatischem Klebeband verschlossen werden), wirtschaftlich und umweltfreundlich.



Anwendungsszenarien


Dieser Beutel ist ein Muss für die Elektronikfertigungs-, Reparatur- und Lagerindustrie und wird häufig verwendet für:
Leiterplatte: Verpackung, Transport und Lagerung von Computer-Motherboards, Grafikkarten, Speichermodulen usw.
IC-Chip: Verpackung verschiedener integrierter Schaltkreise.
Festplattenlaufwerk (HDD), Solid-State-Laufwerk (SSD).
Netzwerkgeräte: wie Router, Karten in Switches.
Automobil-Elektronikmodul.
Fabrikproduktionslinie: Vorübergehende Lagerung und Transfer empfindlicher Komponenten während des Herstellungsprozesses.



Anwendungen:



● Elektronikproduktverpackung.



PE Antistatische Elektronikkomponenten-Verpackungsbeutel, Netzbeutel 0
